DM-M設備的設計主要是對生活污水和與之類似的工業有機污水處理，其主要處理手段是采用目前較為成熟的生化處理技術接觸氧化法，水質參數按一般生活污水水質設計計算，進水BOD5按200mg/l計，出水BOD5按20 mg/l計。

　　設備特點:

　　1可埋入地表以下

　　2無污泥產生

　　3對周圍無影響

　　4全自動控制，不需人員管理

　　5操作簡單、維修方便

　　6工藝新、效果好

　　7使用壽命長

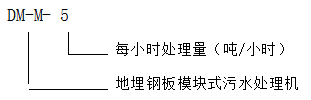

　　型號表示方法:

　　設備適用范圍:

　　適用于住宅區、賓館、療養院、學校、礦山、工廠等生活有機污水處理及與之類似的工業有機污水處理。設備工藝流程圖:

　　1：調節池(不在設備內);2：潛污泵(一用一備);3：初沉池;4：三級接觸氧化池;5：二沉池(二只并聯使用);6：消毒池;7：消毒裝置;8：污泥池;9：風機房;10風機(二臺交替使用)。

　　說明：DM-M(0.5~5)設備不設初沉池,污水直接進入接觸氧化池. 接觸氧化池為二級,二沉池的污泥自流至污泥池,污泥池采用厭氧消化.

　　設備工藝說明：

　　DM-M設備的設計主要是對生活污水和與之類似的工業有機污水處理，其主要處理手段是采用目前較為成熟的生化處理技術接觸氧化法，水質參數按一般生活污水水質設計計算，進水BOD5按200mg/l計，出水BOD5按20 mg/l計。共有六部份組成：(1)初沉池(2)接觸氧化池(3)二沉池(4)消毒池、消毒裝置(5)污泥池(6)風機房、風機。

　　現分別論述如下：

　　(1)初沉池：設備初沉池為豎流式沉淀池，污水在沉淀池的上升流速為0.6-0.7毫米/秒，沉淀下來的污泥用空氣提至污泥池。(注：DM-M O.5-5m3/h不設初沉池)

　　(2)接觸氧化池：初沉后水自流至接觸池進行生化處理，接觸池分為三級，總停留時間為 1小時以上。加強型設備接觸氧化時間可達6小時，填料為新穎梯形填料。易結膜、不堵塞。填料比表面積為160m2/m3，接觸池氣水比在12:1左右。(注DM-M 0.5-5T/h，接觸池為二級)

　　(3)二沉池：生化后污水流到二沉池，二沉池為二只豎流式沉淀池，它們并聯運行。上升流速為O.3-0.4毫米/秒。排泥采用空氣提升至污泥池。(注DM-M0.5-5mT/h，污泥自流到污泥池中)

　　(4)消毒池及消毒裝置：消毒池按規范：“TJI4—74”標準為30分鐘，若是醫院污水，消毒池可增加停留時間至1-1.5小時，采用固體氯片接觸溶解的消毒方式，消毒裝置能根據出水量的大小不斷改變加藥量，達到多出水多加藥，少出水少加藥的目的。其它消毒裝置可另行配制。(注:如用于工業污水消毒池與消毒裝置可以不要)

　　(5)污泥池：初沉池、二沉池的所有污泥均用空氣提至 DM-M的污泥池內進行好氧消化。污泥池的清液回流至接觸氧化池內進行再處理。消化后剩余污泥很少，一般1-2年清理一次。清理方法可采用吸糞車從污泥池的檢查孔伸入污泥底部，進行抽吸外運即可。(DM-M 0.5-5T/h，污泥采用厭氧消化)

　　(6)風機房、風機：設備 DM-M的風機房設在消毒池的上方，進口采用雙層隔音，進風口有消聲器、風機過濾器，因此運行時無噪音。風機采用二臺L型羅茨鼓風機，能自動交替運行。單臺風機運行壽命30000小時左右。

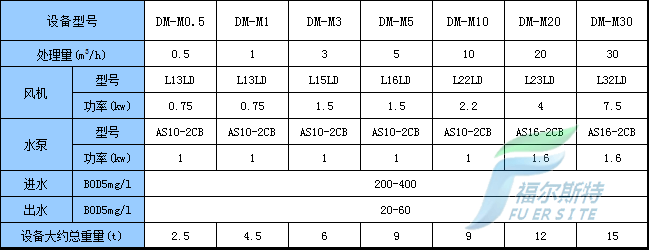

　　設備技術參數：

　　說明：當進水BOD5≤200mg/l*小時，則出水BOD5≤30mg/l*小時。

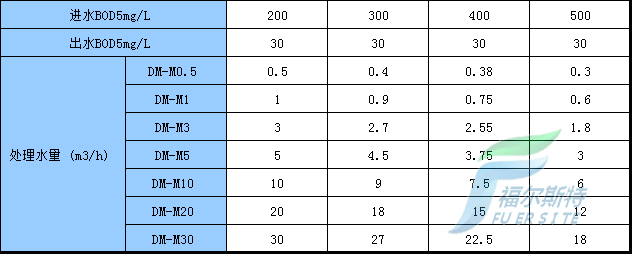

　　設備處理量與進出水BOD5 關系表：

　　設備結構與特點：

　　DM-M設備因為埋地設置，維護與保養較為困難，因此在設計中該設備就考慮了它的免維護性，整個設備結構合理可靠，同時也考慮到即使發生一些故障，也可通過設備的各檢查孔進入設備內。

　　設備所有設施均設置在若干個箱體內，箱體采用優質碳鋼制作，鋼板厚度不小于6mm，各箱體采用用鋼管聯接，設備內外均采用化工部推廣產品氯磺化聚乙烯防腐涂料，設備一般涂刷該涂料8道：2道底漆6道面漆。防腐壽命一般可達10年以上。

　　整套設備設計壽命為12年。

　　設備配套水泵：

　　DM-M所配套的水泵是用于把污水從調節池內提升至設備內，水泵采用引進德國技術,由本公司生產的AS或WQ型抗堵塞撕裂型潛污泵。該水泵排污能力強，無堵塞，能有效地通過直徑φ30-φ80毫米的固體顆粒，該水泵的撕裂機構能夠把長纖狀物質撕裂。無需在水泵上加濾網，水泵可安全運行8000小時以上。(詳見本公司潛水排污泵參數)

　　水泵配有電器保護開關、浮球開關、自動耦合裝置，設備配套水泵采用兩臺，其中一臺備用。

　　設備安裝、調試、維護：

　　1、 安裝：本設備有兩種安裝形式，一是安裝在地坪以上，二是安裝在地坪以下。根據安裝圖與基礎圖，設備混凝土底板大小規格與平面安裝圖相同(基礎)。要求基礎平均承壓5t/m2以上，基礎必須水平，如設備安裝在地坪下，基礎地坪相對標高與設備設備高度相同，四周挖掘寬度必須離基礎邊線500mm以上，以便安裝管道。

　　根據安裝圖就位，用吊車吊入設備，箱體的位置，方向不能放錯，互相間距必須準確，裝好設備聯接管道。

　　安裝完畢后必須把設備存滿水，試水各管口必須不滲漏，把兩只二沉池潛水槽調整在同一水平線上，進一步檢查確認無不妥后，即可用土填入設備四周間隙中，并整平地面。把電控柜控制線與設備接通，接線時注意風機、電機的轉向，必須與風機所指方向相同。

　　注意事項：設備安裝之后，必須保證下雨不積水;設備的排出水管道必須在相對地坪-0.6以下;設備上方不得壓有重物，不得有大型車輛通過;設備一般不得抽空內部污水，以防地下水把設備浮起。

　　1、 調試：污水泵按額定流量把污水抽入設備內，啟動風機進行曝氣，每天觀察接觸池內填料情況，如填料上長出橙黃或橙黑色的一層膜即已培養好生物膜，這一過程一般要7-15天，如是工業有機污水，最好先用生活污水培養好生物膜后，再逐漸引入工業污水進行生物膜訓化。

　　3、 設備維護保養：WSZ-A設備必須建立一套定期保養制度，主要易損部件風機與水泵，風機轉向不能搞反，如進入污水，必須清理，更換機油后方能使用，風機啟動前必須注意空氣閘門是否打開，風機必須每運行10000小時保養一次。水泵必須每運行5000-8000小時保養一次。

　　設備的選用：

　　在選用DM-M設備以前，首先必須搞清污水的性質，進水水質，水量與要求達到的排放標準。

　　調節池由用戶提供或構筑，一般為混凝土池體，調節池的容量必須根據排水周期、生產工藝等因素來確定，一般調節池的容量為處理量的6-10倍。

　　在設計中DM-M設備可埋入地表以下，也可放置在地表以上，也可采用半埋式。設備各箱體間的管道由我單位提供，運行前只需連好箱體間的管道與進出水管，接好電纜即可運行。

　　該設備如用在寒冷地區可把設備檢查孔加高，把設備埋設在凍土層以下，設備即可正常運行。在南方地區設備也可放置室外地坪上，不需蓋房。

　　該設備可按標準方式布置，如有特殊情況，三只箱體可根據地形進行布置。

　　設備全自動微機控制柜：

　　1、 手動及檢查電路;

　　2、 自動控制電路;

　　具體使用說明如下：

　　a、 每臺設備配置兩臺水泵、兩臺風機、三只電磁閥;

　　b、 水泵為一備一用，交替運行。工作液位自動啟動，低液位自鎖，警戒水位二臺同時啟動，兩臺水泵可聯動、分動;

　　c、 風機為一備一用;交替運行;兩臺風機可聯動、分動;

　　d、 設備長期停運，時間超過10小時，為保證生物膜的正常生長，不致生物膜死亡脫落，風機可定時間歇啟動;

　　e、 風機、水泵配備自動檢測聲光報警系統，并配有過流、過壓、缺相保護電路;

　　f、 沉淀池排泥為時序控制。
