QJB潛水?dāng)嚢铏C(jī)
- 一、QJB型潛水?dāng)嚢铏C(jī)性能特點1、QJB型潛水?dāng)嚢铏C(jī)結構緊湊、操作維護簡單、安裝檢修方便、使用壽命長
2、葉輪具有最佳的水力設計結構，工作效率高，后掠式葉片具有自潔功能可防雜物纏繞、堵塞。
3、與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。
4、電機繞組絕緣等級為F級，防護等級為IP68,選用進口軸承和獨
產品詳細
一、QJB型潛水?dāng)嚢铏C(jī)性能特點
1、QJB型潛水?dāng)嚢铏C(jī)結構緊湊、操作維護簡單、安裝檢修方便、使用壽命長
2、葉輪具有最佳的水力設計結構，工作效率高，后掠式葉片具有自潔功能可防雜物纏繞、堵塞。
3、與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。
4、電機繞組絕緣等級為F級，防護等級為IP68,選用進口軸承和獨有專利的電機防凝露裝置，使電機的工作更加安全可靠。
5、兩道機械密封，材質為碳化鎢－碳化鎢。所有外露緊固件均為不銹鋼。
二、QJB型潛水?dāng)嚢铏C(jī)型號意義
三、QJB型潛水?dāng)嚢铏C(jī)產品用途
混合攪拌系列攪拌機適用于污水處理廠、站含有懸浮物的液體攪拌。
低速推流系列攪拌機適用于工業和城市污水處理廠曝氣池和厭氧池，其產生低切向流的強力水流，可用于池中水循環及硝化、脫氮和除磷階段創建水流等。
四、QJB型潛水?dāng)嚢铏C(jī)適用范圍
QJB型潛水?dāng)嚢铏C(jī)在下列條件下應能正常連續運行
1、最高介質溫度不超過40℃;
2、介質的PH值在5～9之間;
3、液體密度不超過1150kg/m3;
4、長期潛水運行，潛水深度一般不超過20m.

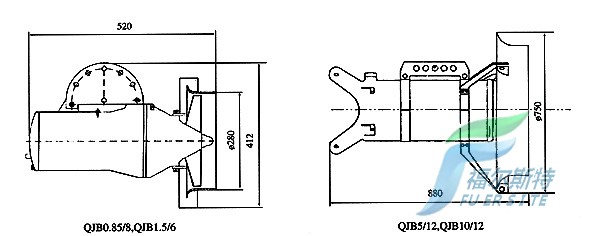

五、QJB型潛水?dāng)嚢铏C(jī)結構圖
六、QJB型潛水?dāng)嚢铏C(jī)選型注意事項
為保證取得最佳效果，請使用方提供如下資料：
1、運用目的
2、池型
3、池尺寸
4、介質特性包括粘度、密度、固體物含量等
5、攪拌機所需要的配套功率是按容積大小，攪拌液體的密度、粘度和攪拌深度而確定的，根據具體情況應采用一臺或多臺攪拌機。
6、攪拌機必須完全潛入水中工作，不能在易燃易爆的環境下或有強腐蝕性液體的環境中工作。
7、選型問題，請與供應商聯系。

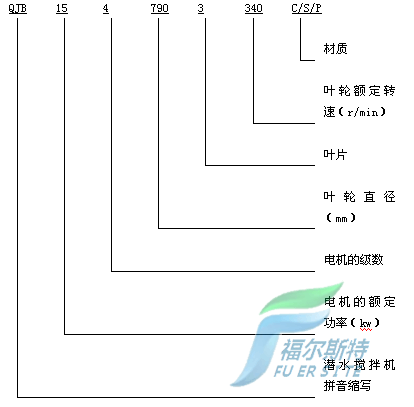

七、QJB型潛水?dāng)嚢铏C(jī)型號意義
QJBO.85/8-260/3-740/C/S/P/AL
QJB—潛水?dāng)嚢铏C(jī) 推流器
0.85—電機功率
8—電機級數
260—葉輪直徑
3—葉輪片數
740-葉輪轉速
材質：C-鑄鐵 S-不銹鋼 P-聚氨酯 AL-鋁
八、QJB型潛水?dāng)嚢铏C(jī)技術性能表
|
攪拌機型號 |
額定功率 |
額定電流 |
葉輪直徑 |
葉輪輪速(r/min) |
重量 |
|
|
(kw) |
(A) |
(mm) |
||||
|
鑄 件 式 攪 拌 機 |
QJBO.85/8-260/3-740/C/S |
0.85 |
4 |
260 |
740 |
55 |
|
QJB1.5/6-260/3-960/c/s |
1.5 |
4 |
260 |
960 |
55 |
|
|
QJB2.2/8-320/3-740/c/s |
2.2 |
5.9 |
320 |
740 |
110 |
|
|
QJB4/6-320/3-960/c/s |
4 |
10.3 |
320 |
960 |
115 |
|
|
QJB5.5/4-670/3-295/c/s |
5.5 |
11.3 |
670 |
295 |
350 |
|
|
QJB7.5/4-670/3-330/c/s |
7.5 |
15 |
670 |
330 |
360 |
|
|
QJB11/4-790/3-303/c/s |
11 |
23.4 |
790 |
303 |
400 |
|
|
QJB15/4-790/3-360/c/s |
15 |
29.7 |
790 |
360 |
410 |
|
|
沖 壓 式 攪 拌 機 |
QJB1.5/8-400/3-740/s |
1.5 |
4.4 |
400 |
740 |
100 |
|
QJB2.5/8-400/3-740/s |
2.5 |
7 |
400 |
740 |
100 |
|
|
QJB3/8-400/3-740/s |
3 |
8.6 |
400 |
740 |
100 |
|
|
QJB4/12-615/3-480/s |
4 |
18 |
615 |
480 |
184 |
|
|
QJB5/12-615/3-480/s |
5 |
20 |
615 |
480 |
184 |
|
|
QJB7.5/12-615/3-480/s |
7.5 |
28 |
615 |
480 |
229 |
|
|
QJB10/12-615/3-480/s |
10 |
32 |
615 |
480 |
229 |
|
|
低 速 推 流 攪 拌 機 |
QJB3/2-1100/2-135/P |
3 |
6.4 |
1100 |
135 |
135 |
|
QJB1.5/4-1800/2-42/P |
1.5 |
3.6 |
1800 |
42 |
158 |
|
|
QJB2.2/4-1800/2-50/P |
2.2 |
4.9 |
1800 |
50 |
162 |
|
|
QJB3/4-1800/2-56/P |
3 |
6.8 |
1800 |
56 |
162 |
|
|
QJB4/4-1800/2-65/P |
4 |
8.8 |
1800 |
65 |
165 |
|
|
QJB1.5/4-2500/2-36/P |
1.5 |
3.6 |
2500 |
36 |
170 |
|
|
QJB4/4-2500/2-42/P |
4 |
8.8 |
2500 |
42 |
185 |
|
|
QJB5/4-2500/2-56/P |
5 |
11 |
2500 |
56 |
185 |
|

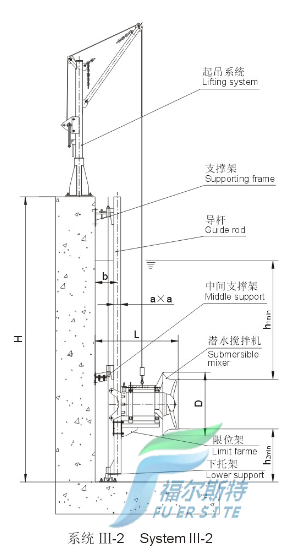

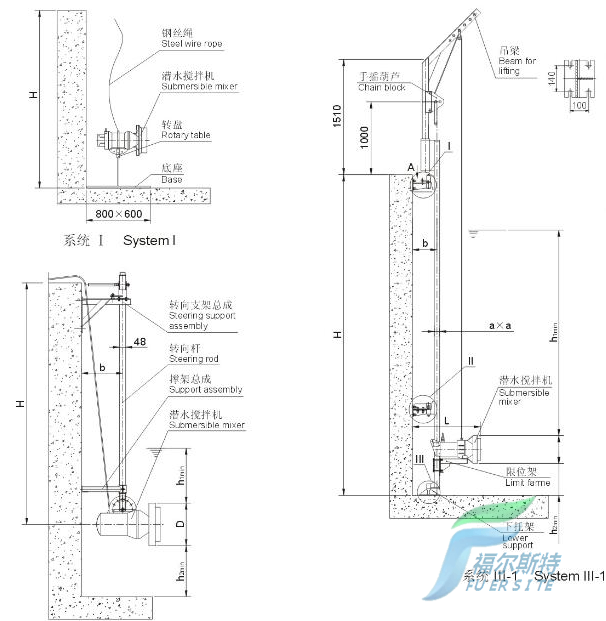

九、QJB型潛水?dāng)嚢铏C(jī)安裝系統圖
潛水?dāng)嚢铏C(jī)安裝需知：導桿，鋼絲繩，起吊系統必須保持平行

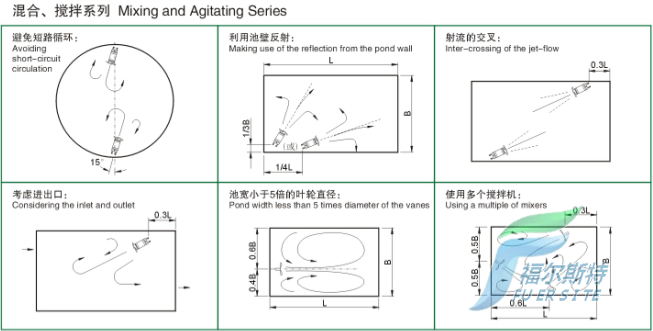

潛水?dāng)嚢铏C(jī)運行模式圖：
