用途：

　　ZCGN型中心傳動垂架式刮泥機多用于污水處理廠圓形沉定池，將沉降在池底的污泥刮集至集泥坑并將池面的浮渣撇向集渣斗，以便進一步處理。

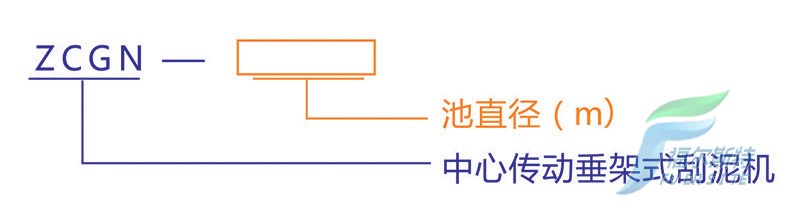

　　型號表示方法：

　　特點：

　　1)特點：由于本機采用中心傳動，平臺固定支墩式，比傳統機構簡單、重量減輕;

　　2)節約運行費用、維護管理方便;

　　3)可根據特定的要求配備過扭保護機構，當扭矩值達到設定值時自動報警停機，安全可靠。

　　構造及工作過程：

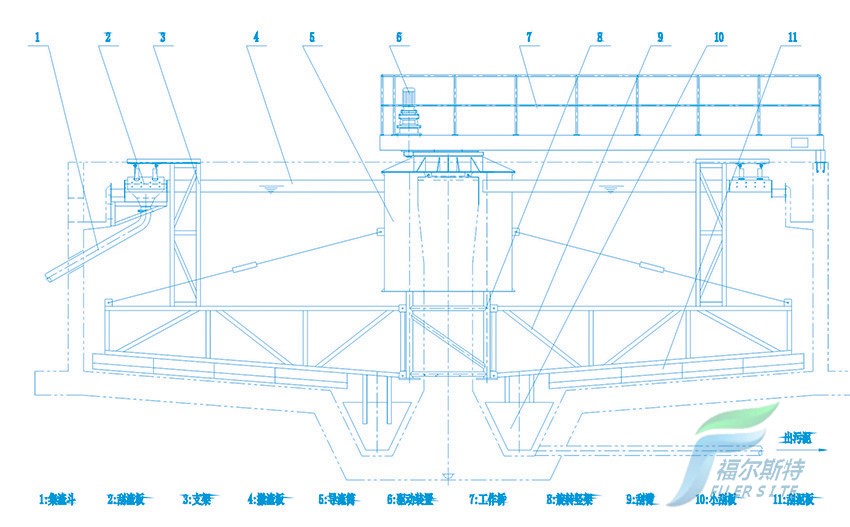

　　中心傳動垂架式刮泥機如圖1所示由集渣斗1、刮渣板2、支架3、撇渣板4、導流筒5、驅動裝置6、工作橋7、旋轉豎架8、刮臂9、小刮板10、刮泥板11等組成。

　　固定在旋轉豎架上的刮臂在驅動裝置帶動下，繞池中心軸線旋轉，將沉積在池底的污泥由刮泥板刮集至池中心集泥坑，同時，液面上的浮渣向隨導流筒旋轉的撇渣板和周邊浮渣擋板形成的漸縮區域內集中，直至其封閉邊—刮渣擺臂。當擺臂抵達集渣斗時，由擺臂上的刮渣板刮集至集渣斗排出池外。

　　電氣控制：

　　可根據用戶需要設定設備的啟、停及運行時間，可帶PLC接口。

　　訂貨說明：

　　● 1、需要撇渣裝置、出水堰板、浮渣擋板、出水槽時，請注明;

　　● 2 、注明設備材質、防腐、電機及減速機要求;

　　●3 、訂貨時，請?zhí)峁┏刈拥耐两üに噲D并注明詳細尺寸;

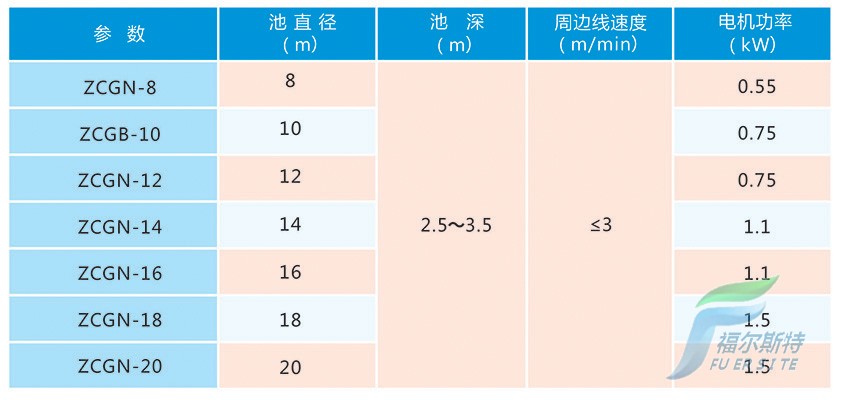

　　主要技術參數見表1：

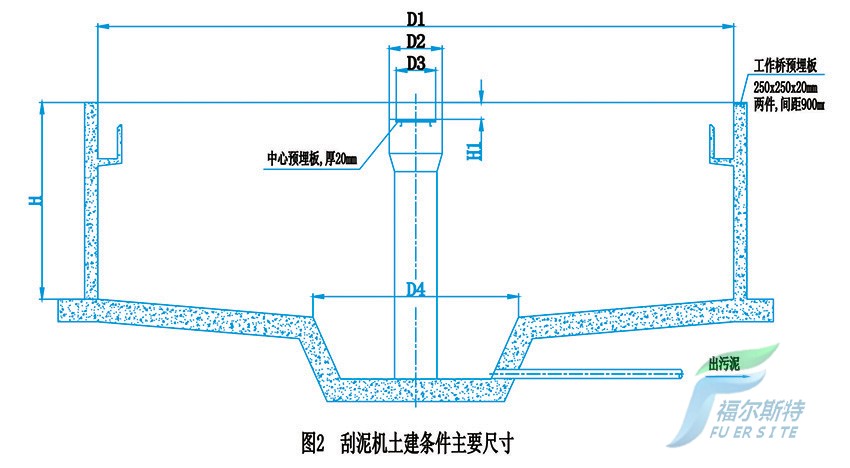

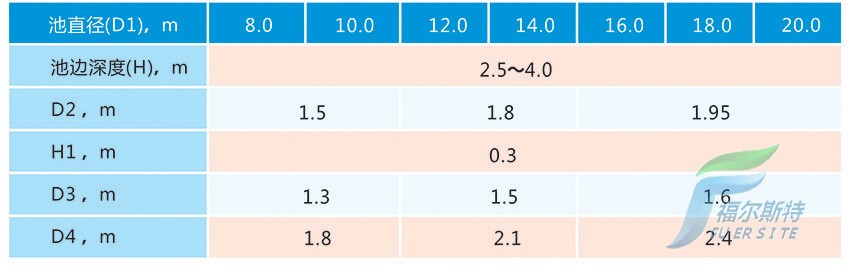

　　刮泥機土建條件主要尺寸見圖2和表2：

　　說明：以上的具體尺寸和要求將根據用戶的土建工藝條件圖確定。
